Dans le cas de l’utilisation de newtons pour l'imagerie solaire, j'ai remplacé les secondaires à aluminure par des secondaires à traitement diélectrique.
Les diélectriques utilisés (Thorlabs traitement E02) reflètent le visible dès 380 nm et sont transparents aux IR.
Cette approche permet d'imager raisonnablement en Ha avec un newton de 300 mm d’ouverture, plus difficilement en CaK qui est plus demandeur.
Les images manquent cependant de finesse. Voir images d’août 2023.


=============================================================================

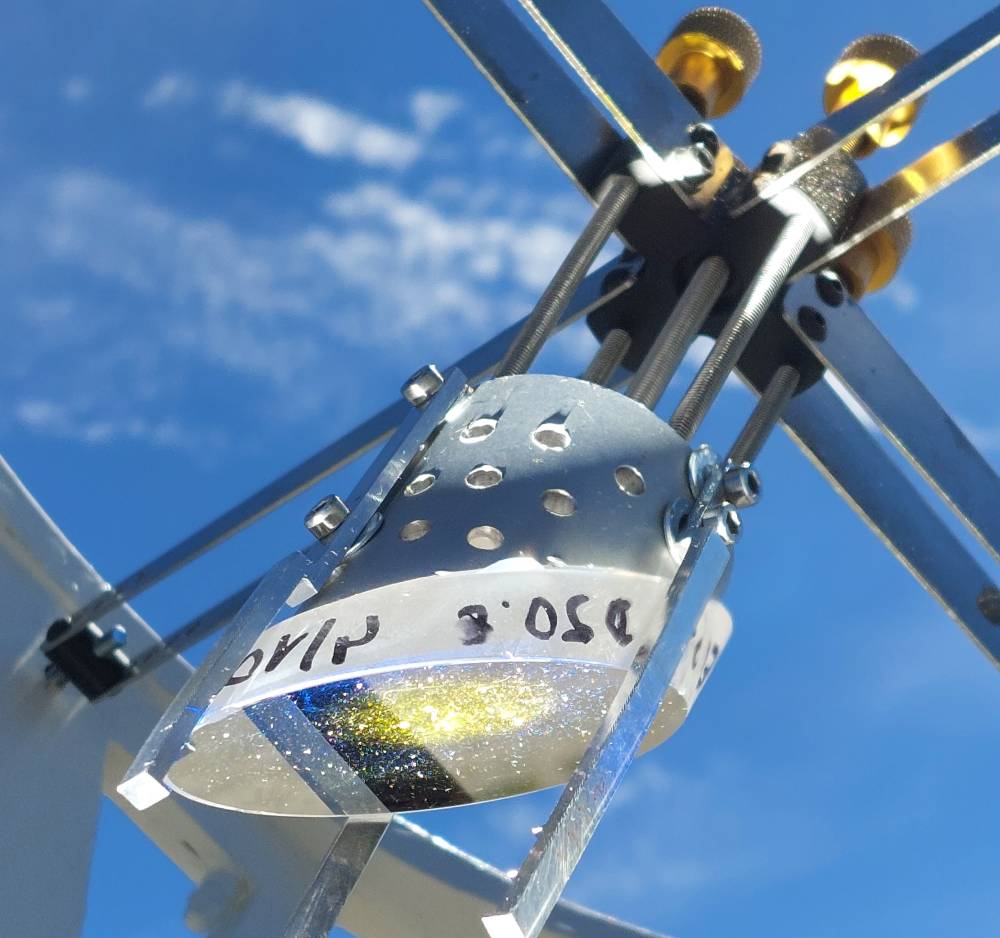

Solution Nr 1 - Réflectivité du support

Le support original du secondaire est anodisé en noir et donc absorbe la chaleur.
La solution consiste à le décaper et le percer d'une multitude de trous.
L'aluminium a une faible émissivité.
L'approche est que l'aluminium reflète donc une grande partie du flux traversant (IR).
Les trous permettent de faciliter l’évacuation de la chaleur qui se développe à l'intérieur du support.
C'est déjà une forme de progrès, mais limité.












=============================================================================
Solution Nr 2 - Bloquer les infrarouges avant le miroir secondaire

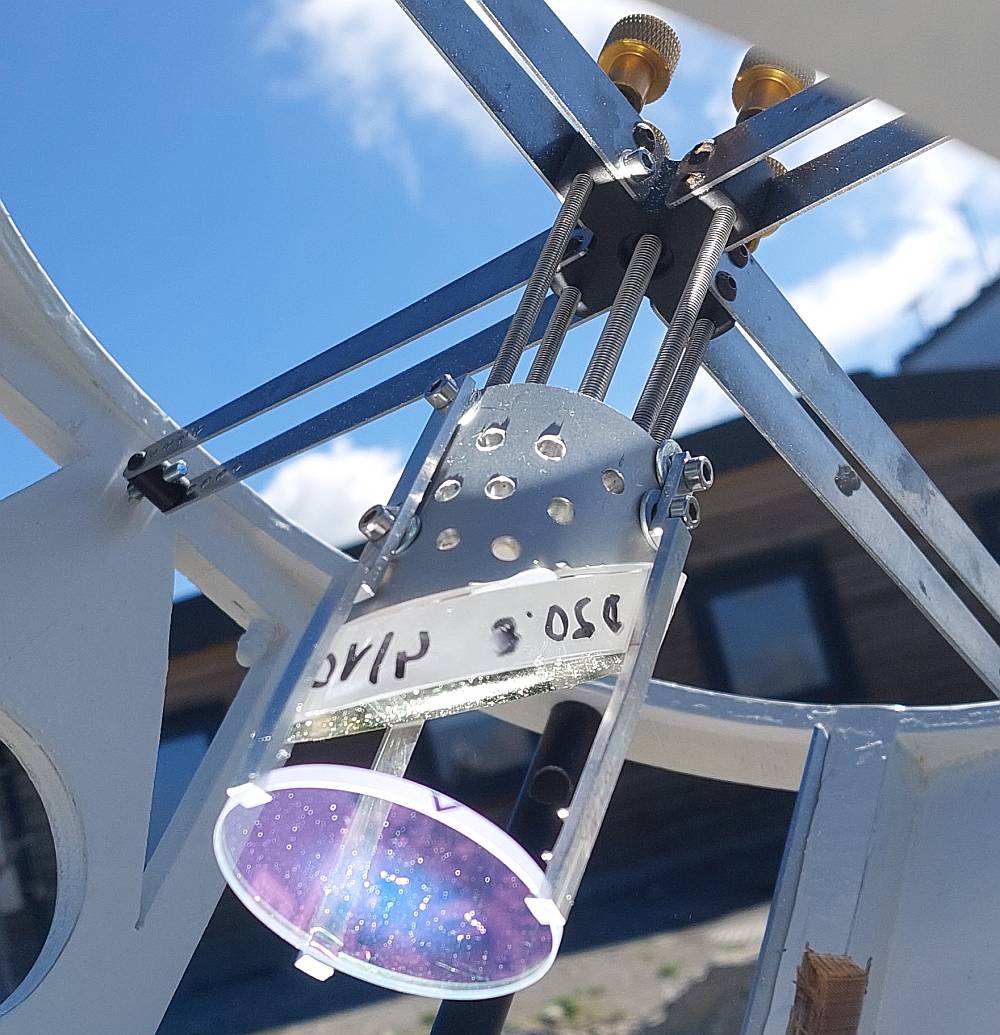

Ici, un filtre IR Cut Extended est monté au moyen de 3 branches devant le secondaire.
Le filtre utilisé (Edmund Optics Extended Hot Mirror) est passant à partir de 420nm et coupe les IR jusqu'à ~1600nm.






Il y a ici un progrès supplémentaire. Voici une image en Ha réalisée avec ce type de montage.





=============================================================================
Solution Nr 3 - Evacuer les IR par l'arrière du support du secondaire

Le support de secondaire est arrangé pour être ouvert.

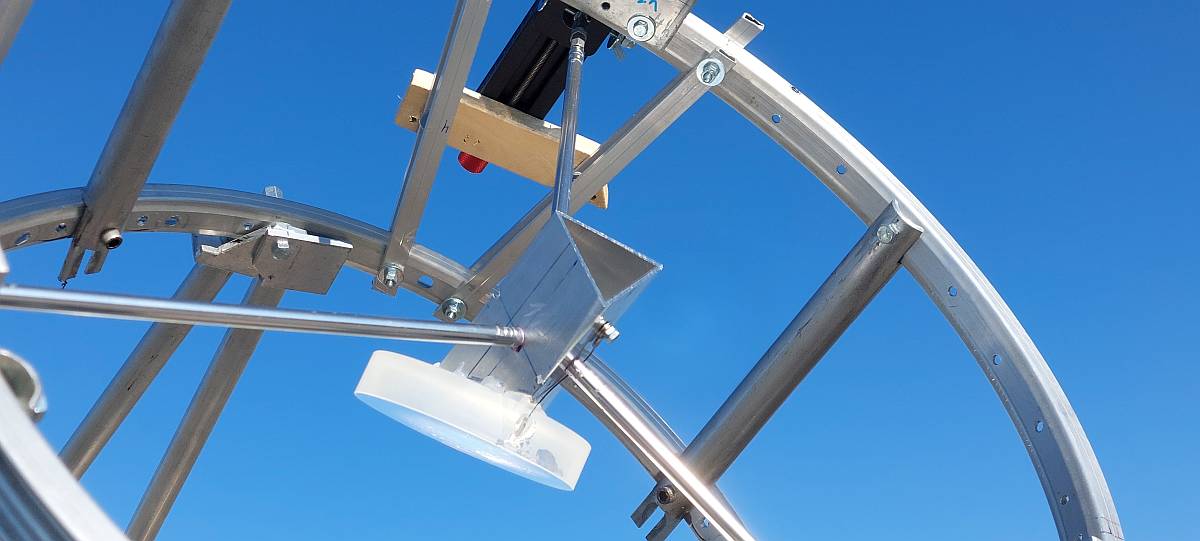

La photo suivante montre le miroir secondaire du newton solaire de 400mm d’ouverture monté sur un profilé triangulaire en aluminium ouvert.
La mécanique de montage est quelque peu inhabituelle; il est difficile de mettre des vis centrales de collimation du secondaire sans obstruer le chemin optique d'évacuation.
L'ajustement est latéral au moyen de vis sans fin via des pièces intermédiaires permettant une certaine rotation et un certain ajustement de longueurs des tiges de montage.






Voici une photo réalisée en Ha avec ce type de montage.






Il est à noter que cette image est réalisée avec le newton solaire de 400mm.
Avec le montage original du T400, imager en Ha était impossible en 2023.



=============================================================================

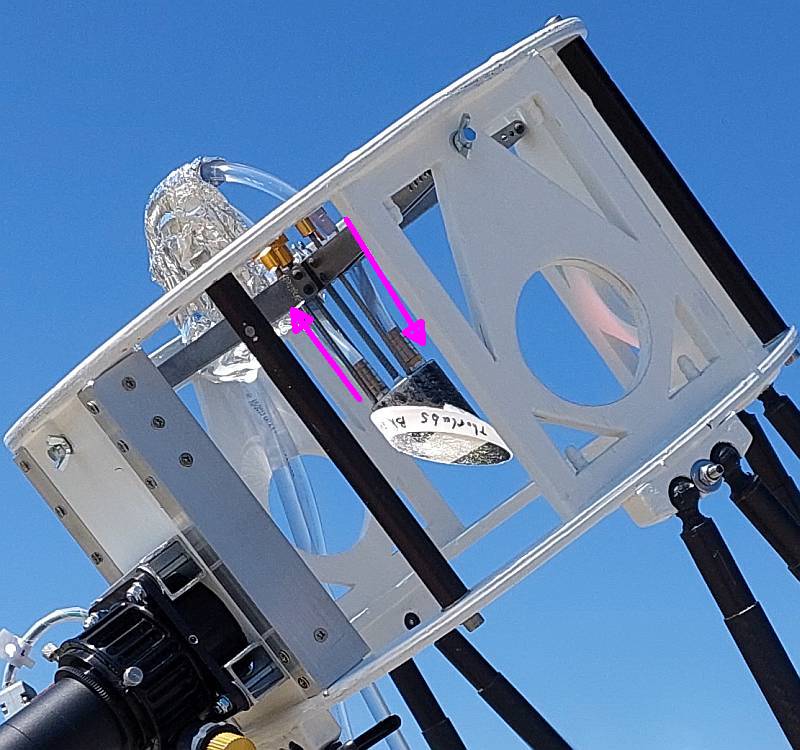

Solution Nr 4 – Refroidir activement le secondaire

Le montage proposé est expérimental et assez simple.
Le secondaire est collé sur son support au moyen de colle thermo-conductrice.
Deux buses sont vissées sur le support du secondaire pour l'arrivée et le retour d'eau.







L'eau froide est en contact direct avec le miroir.

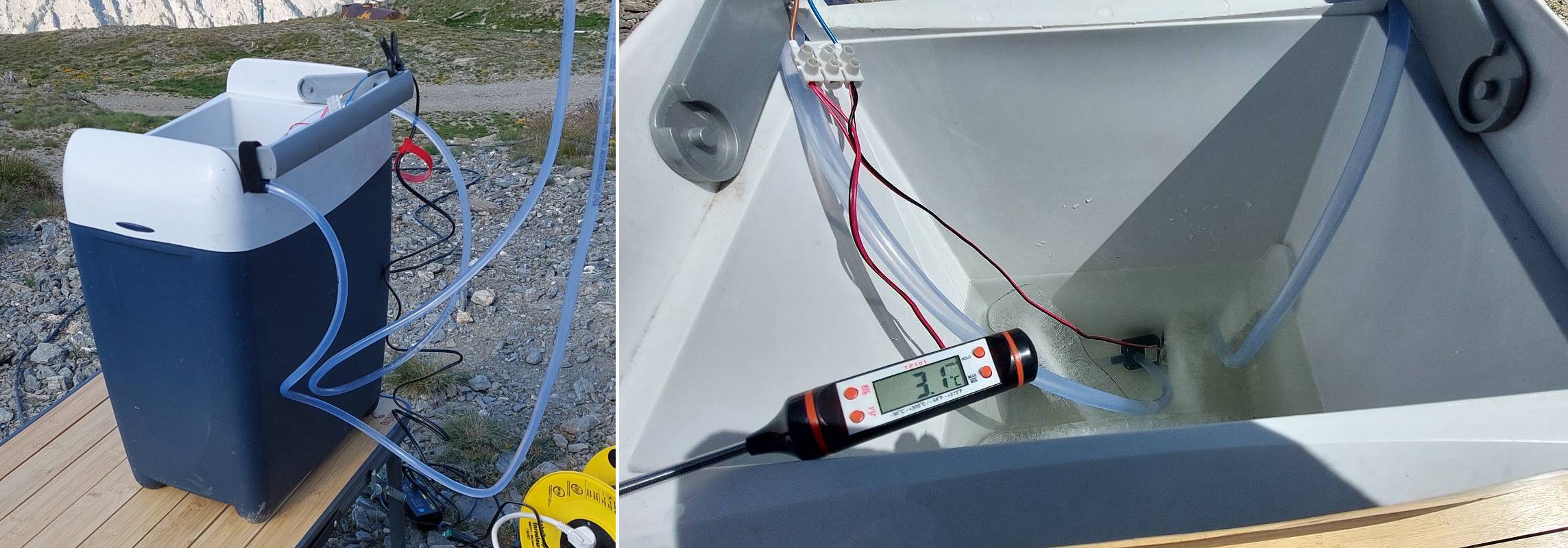

Dans ce montage expérimental, l'eau froide est "produite" au moyen de glaçons dans un frigo box. Les pompes à eau sont des pompes d'aquarium.







Voici deux images réalisées avec ce type de montage sur le newton de 300mm, en Ha et en CaK.














Alexandre
Eté 2024

Capture de la belle planète aux anneaux effectuée ce samedi 10 août à 3h du matin alors que quelques étoiles filantes zébraient déjà le ciel.
Le satellite Titan, d'un diamètre d'un peu plus de 5000 km, est intéressant car on pense que son atmosphère actuelle est la même que celle de notre planète au tout début de son histoire il y a 4.5 milliards d'années (en plus froid) !

Il y a 20 ans, la mission spatiale Cassini-Huygens - fruit d'une collaboration entre l'Agence Spatiale Européenne (ESA) et la NASA - a déposé l'atterrisseur Huygens à la surface du satellite.

Télescope de 280mm de diamètre muni d'une lentille de Barlow 2.5X
Caméra zwo asi 1600 mc pro au gain de 264 et une ouverture de 56 ms à la cadence de 17 images/s.

Dominique,

Capture de la planète géante ce samedi 10 août vers 5h du matin.
La Grande Tache rouge (un peu plus grande que la Terre) est le plus grand anticyclone du système solaire avec des vents atteignant les 600 km/h.
Le satellite Io est également visible sur la photo. Cette lune découverte par le physicien italien Galilée est l'objet le plus pauvre en eau du système solaire, elle possède également la plus grande gravité et est la plus dense ...
C'est aussi l'objet le plus actif de tous les corps du système solaire au niveau volcanisme; près de 400 volcans crachent du soufre jusqu'à des altitudes de 500km !

On est si bien sur notre belle planète bleue ;-)

Capture effectuée avec un télescope de 280mm de diamètre muni d'une lentille de Barlow 2.5X
Caméra zwo asi 1600 couleur.
Vidéo de 50s dont j'ai pris 30% des meilleures images que j'ai ensuite assemblé.

Activité solaire de ce samedi 10 août avec l'immense tache solaire qui fait face à la Terre pour l'instant.
Cette région active (3780) est vraiment impressionnante par sa taille.
Elle est visible à l'oeil nu avec les précautions d'usage (lunettes d'éclipse ou verre de soudeur en protane de grade 14 minimum).

Télescope de 280mm de diamètre et lentille de Barlow 2.5X
Filtre Baader AstroSolar à l'ouverture.

Dominique,

Bonjour.
Le plus exceptionnel c'est d'avoir eu la possibilité de voir le soleil 6 jours de suite !
En six jours on voit très bien le déplacement et la modification des taches.
Il y a une légère bascule de 2° de l'axe du soleil par rapport aux coordonnées équatoriales qui servent de référence pour le cadrage.
(Voir les deux petites grilles en haut à gauche et en bas à droite)
La terre est à l'échelle à coté du premier globe.
On voit aussi que la qualité des images changent d'un jour à l'autre selon la turbulence.
On devine la granulation (grain de riz), liée à l’activité convective ,
durée de vie de 5 à 10 minutes,+/- 1000 km de grand axe, soit moins d’un millième du diamètre solaire
En périphérie on distingue les facules zones plus chaudes.
On observe l'assombrissement centre – bord (= limbe) correspondant à une diminution apparente de l’intensité lumineuse
On voit bien que les taches se situent entre 10 et 35° de latitude solaire, on ne les voit pas aux poles.
On voit aussi au niveau des taches, l'ombre plus froide entourée de la pénombre.
(alternance filaments sombres et filaments brillants)
Ces phénomènes et la granulations sont mieux vus sur le gros plan.


Les images sont prises vers 18 H.
Lunette 155 focale 1240.
Prism de Herschell avec filtres continuum + densité neutre 06 et 0.9
Caméra Asi 1600 temps de pose 32 microsecondes, gain vers 50.
Echantillonage de 0,60 sec d’arc par pixel
Empilement de +/- 20 images chaque fois avec AS3.
Traitement :
déconvolution avec IMPPG puis
masque flou avec Photoshop (filtre renforcement accentuation).
(Finalement c'est sans doute plus simple que la technique des ondelettes)
Pour le gros plan focale 4960 ce qui donne un échantillonnage de 0,15 sec d’arc par pixel ce qui est excessif.

lien vers la full
http://www.astrosurf.com/marcenciel/six.png

Marc.

Une petite rotation
La turbulence est moindre ce jour.
On voit plus nettement la granu.
L'image est réduite à 50% pour pouvoir la poster.

En duo avec hier

Image H alpha avec un instrument minimaliste

PST très modifié

La géante Jupiter ce 6 août à 5h du matin...
1ère capture de cette planète en 2024 pour ma part. Il faut dire que c'est un objet pour les lève-tôt ou les couche-tard pour le moment ;-)

Elle se situe actuellement dans la constellation du Taureau à environ 820 millions de km de nous et, à la Saint-Nicolas, elle sera au plus proche de la Terre à 612 millions de km, soit près de 200 millions de km plus près !

La voici accompagnée de 3 de ses célèbres lunes (Io, Europe et Ganymède).

Télescope de 280mm de diamètre, lentille de Barlow 2.5X, filtre UV/IR Cut, caméra zwo asi 1600 mc pro.
Shutter=25.21ms, Gain=261 (43%) à la cadence de 28 images/s.

Dominique,

Hello,

premier essai avec la ASI2400 et la Onyx 80

Le cadrage aurait pu être un peu meilleur avec l'objet plus au centre de l'image. Je voulais faire apparaître la nébuleuse obscure B169,70 mais j'ai inversé est/ouest dans mon cadrage.
Bon faudra recommencer et faire une mosaïque, pourquoi pas...

Onyx 80/500@400
Réducteur aplanisseur Televue 0.8x
ASI 2400MC pro
21x600 secondes
Traitement pixinsight
J'ai utilisé la fonction Drizzle integration car je craignais le sous-échantillonnage. Ce n'est frappant si je compare l'intégration "normale" et la drizzle.

L'image n'est pas croppée, réducteur efficace mais pourrait peut-être être un peu mieux ajusté. J'avais également peur d'avoir un gros vignetage mais cela ne semble pas être le cas.

JM

Bis repetita ...

Comme le 28 juin, hier soir, avec Daniel Frenay et Olivier Wala, nous nous sommes retrouvés sur le terrain pour une soirée d'observation. J'étais accompagné par ma fille.

Nous avions le même matériel: Daniel, son eVScope; Olivier, son C8 et moi, mon Dob 350.

Le ciel était parfaitement dégagé mais il n'est jamais réellement devenu bien noir.

Assez vite, Daniel a "dégainé" l'eVscope avec une très belle photo de M17 (Oméga / le Cygne).

Du coup, j'ai voulu montrer à ma fille la différence entre une image de capteur et une vision directe à l'oculaire. C'était une très mauvaise idée, on ne voyait presque pas d'étoiles entre l'aigle et le sagittaires et j'ai "ramé" comme jamais pour la pointer ... sans y arriver ! J'étais dégouté et me demande si je vais pas acheter un petit système push-to du genre "Nadirus de geoptik" pour ce genre de situation. En même temps cela m'arrive rarement ....

Je me suis consolé avec des objets classiques et faciles à trouver comme les amas globulaires M13 et M22, les galaxie d'Andromède et de bode, la nébuleuse planétaire M57 (anneau de la lyre), l'amas ouverts M11 (canard sauvage), etc.

Pendant ce temps, Daniel continuait à stacker des images Andromède, galaxie M102 (le fuseau dans le dragon), andromède, le canard sauvage.

Quant à Olivier, après quelques difficultés de mise en œuvre avec son goto, il a travaillé "à l'ancienne" avec son chercheur et a pointé plus ou moins les mêmes objets.

Nous avons terminé en beauté avec la sortie de saturne au dessus de la cime des arbres vers 2h du matin. Elle était très belle et, malgré un peu de turbulence, son anneau de profil rendait très bien. D'un côté Titan était inratable et de l'autre Rhéa et Dioné étaient si proches qu'elles étaient perçues comme une seule lune.

Yves

Hello,

voici à quoi ressemble la voie lactée depuis mon jardin en pleine Hesbaye à Thisnes.

Pose de 30 seconde unique Nikon D3 2000ISO
objectif Nikon 16/35 @16f4

JM

On peut dire que notre étoile est très en forme !
L'activité n'a plus été aussi importante depuis environ 20 ans.
Capture réalisée ce matin où l'on voit sur le limbe Est du Soleil (à gauche), une grosse tache (AR 3780 pour les intimes). Sa taille avoisine 5 fois le diamètre de la Terre.
A cause la rotation de notre étoile, cette tache fera face à la Terre d'ici environ une semaine.
Il y aura certainement des coupures radio dans le domaine HF mais surtout l'opportunité d'apercevoir des aurores polaires est grande (comme en mai dernier).
D'autres régions actives sont également visibles près du centre et ont donné lieu, la nuit dernière, à des aurores polaires faibles visibles depuis la France notamment.
Une belle protubérance est également visible dans le bas de l'image.

Lunette solaire Lunt de 60mm de diamètre et caméra zwo asi 1600 mc pro.

Dominique,

Gros plan sur la région active numérotée 3780 située au limbe Est du Soleil.
Cette énorme tache est visible à l'oeil nu (AVEC LES PRECAUTIONS D'USAGE => lunettes d'éclipse).
Je nous ai placé la Terre à côté pour donner une petite idée du monstre ????
D'ici une semaine environ, à cause de la rotation de notre étoile, elle fera face à la Terre... aura-t-on encore la chance de voir des aurores boréales ? Stèy tiunèd - comme dirait l'autre ????
Capture effectuée avec un télescope de 280mm ouvert à F/D: 6.7
Filtre AstroSolar.

Dominique,

Lundi 5 août 2024 à 13h23m35.62s (précis hein !), avait lieu un passage (ou transit) de ISS devant notre étoile.

Comme la Station, grande comme un terrain de foot, se déplace à la vitesse de 8km/s ou 28.000 km/h, le transit a duré exactement 0.59s alors qu'elle se trouvait à 500km de chez moi.

Vidéo du passage en temps réel et une autre image montrant la progression du passage (chapelet).

Dominique,

Une nouvelle grosse tache à suivre.
A 18 h 30 ça turbule à mort...

Asi 1600
Durée du film =30,012s
Nombre d'images =452
Cadence =15,0606fps
Exposure=0,0320ms = 32 microsecondes...
Gain=49
Empilement des 20 meilleures images.
Ondelettes Registax
Filtre renforcement accentuation Photoshop

Marc.

Voici le dernier test, imager avec un telescope de 400mm dans le proche UV, en Calcium K.
Depuis plusieurs jours, le seeing est très mauvais et complique les choses.

Voici une image classique, et des boucles prises très tôt le matin (Dans des conditions très difficiles).

Alexandre
2024-Aug-01
Newton F2237 mm, D400 mm
Powermate x2.5
Lunt Etalon CaK
ASI 290 [Suite ...]
